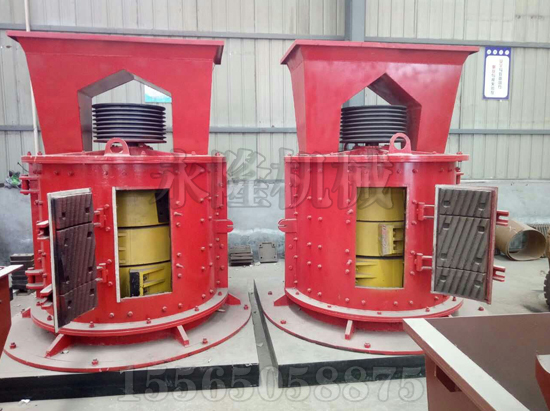

立式板錘制沙機的主要工作部件為帶有錘子(又稱錘頭)的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出,大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨,最后通過篩板排出機外。
型號規格 |
筒體直徑 (mm) |
產量 (t/h) |
給料粒度 (mm) |
出料粒度 (mm) |
功率 (kw) |
外形尺寸 (長×寬×高) (mm) |
PFL-750 | Φ750 | 20 | <100 | <3-560-95% | 30-37 | 2100×1200×1700 |
PFL-1000 | Φ1000 | 40 | <120 | <3-560-95% | 45-55 | 2600×1400×1900 |
PFL-1250 | Φ1250 | 70 | <150 | <3-560-95% | 75-90 | 2800×1600×2100 |
PFL-1500 | Φ1500 | 100 | <180 | <3-560-95% | 110-132 | 3100×1900×2200 |
PFL-1750 | Φ1750 | 130 | <200 | <3-560-95% | 160 | 3710×2360×2390 |
PFL-2000 | Φ2000 | 160 | <220 | <3-560-95% | 185 | 4100×2660×2620 |
